Die SEKELS GmbH unterhält ein umfangreiches Lager weichmagnetischer Halbzeuge in den nachfolgend aufgeführten Lieferformen.

Abschirmplatten, Tafeln und Zuschnitte

Wir bevorraten Tafeln aus MUMETALL® oder PERMENORM® 5000 H2 in den Abmessungen ca. 600–750 mm x ca. 2500 mm in typischen Materialdicken von 0,35 bis 3 mm. Weicheisen vertreiben wir in den Materialstärken 0,5 mm bis 5 mm bei Abmessungen von 1000 x 2000 mm. Kornorientierte und nichtorientierte Silizium-Eisen- Legierungen (z. B. M250 und NO20) bieten wir von 0,1 bis 1 mm Stärke und Abmessungen von 1000 x 2000 mm an. Sie können komplett bezogen oder nach Ihren Vorgaben zugeschnitten werden. Bitte beachten Sie, dass die Tafeln, Zuschnitte und insbesondere daraus gefertigte Teile einer magnetischen Schlusswärmebehandlung unterzogen werden müssen, die wir Ihnen gerne anbieten (siehe auch Wärmebehandlung).

Stangen mit rundem und viereckigem Querschnitt, Quader, Brammen

Für Dreh- und Fräsprozesse werden Massivmaterialien eingesetzt, die im Bereich der Weichmagnetik üblicherweise als Rundmaterial vertrieben werden. Wir halten MUMETALL® in Materialdurchmessern von 1 mm bis 150 mm, PERMENORM® 5000 H2 von 2 mm bis 250 mm, VACOFLUX® 50 von 13,5 bis 171,5 mm und Weicheisen von bis zu 180 mm regelmäßig auf Lager. Auf Wunsch können wir Rundmaterialien durch Schmiedeprozesse auch in einen rechteckigen Querschnitt umformen. Bei einzelnen Legierungen und in Sonderfällen bieten wir auch Material in Brammen-Form an.

Bandmaterial

Während sich Platten und Tafeln besonders für die Herstellung von größeren Abschirmungen und Schweißteilen eignen, wird Bandmaterial häufig für Serienteile verwendet, die durch Laser-, Tiefzieh-, Stanz- und Stanzbiege-Verfahren in einem automatisierten Fertigungsprozess weiterverarbeitet werden. Die Vorteile von Bändern liegen klar auf der Hand: Über Coils können große Materialmengen mit wenig Aufwand bewegt werden, die Lagerung ist platzsparend und die Fertigungsmaschine kann das Bandmaterial kontinuierlich und ohne zusätzliche Handgriffe durch das Bedienpersonal einziehen. SEKELS bietet Bänder verschiedener weichmagnetischer Legierungen in Stärken von 0,05 bis 1 mm an. Die Bandbreite liegt dabei im Bereich von (je nach Legierung) bis zu 640 mm. Wir schneiden jedoch auch kundenspezifisch Bänder auf die für Ihren Prozess optimalen Breiten zu.

Bänder, die für Blechpakete eingesetzt werden, sind oft mit einer Isolationsbeschichtung aus Backlack oder Magnesiumoxid versehen.

Abschirmbecher

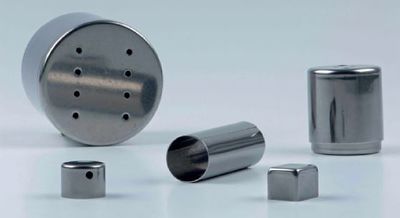

015 abschirmbecher.jpg

Abschirmbecher werden in der Regel durch Tiefziehen oder als Schweißteil hergestellt. Anschließend erfolgt eine magnetische Schlussglühung. Dadurch lässt sich eine optimale Schirmwirkung erzielen. Bitte sprechen Sie uns bzgl. verfügbarer oder kundenspezifischer Abmessungen an.

Abschirmschläuche

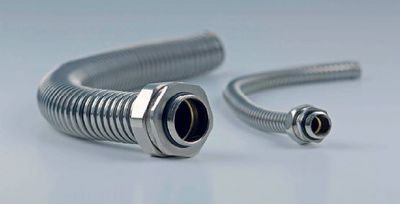

016 abschirmschlauch.jpg

Schläuche aus der hochpermeablen Legierung MUMETALL® bieten sich an, um störempfindliche Kabel abzuschirmen oder um elektrische Leitungen an einer Ausstreuung zu hindern. Derartige Probleme können z. B. bei der Verkabelung in Flugzeugen oder Schiffen, bei elektromedizinischen Untersuchungen und bei der Datenübertragung auftreten. Im Gegensatz zu herkömmlichen Abschirmgeflechten aus Kupfer setzt die Schirmwirkung der magnetischen Abschirmschläuche bereits im Gleichfeld ein, nimmt jedoch mit steigender Frequenz ab. Die aus profilierten Bändern gewickelten flexiblen Schläuche (ähnlich VDE 0605) gibt es in Standard-Nennweiten von 6 bis 32 mm. Als Zubehör sind Schlauchverschraubungen lieferbar, mit denen sich die Schläuche an Gehäuse anschließen lassen. Mit Schirmfaktoren um S = 200 bieten Abschirmschläuche aus MUMETALL® einen sicheren Schutz gegen niederfrequente elektromagnetische Ein- und Ausstreuungen. Wichtig: Um mit Abschirmschläuchen eine Schirmwirkung zu erzielen, müssen immer Hin- und Rückleiter zusammen im gleichen Schlauch verlegt werden.

Zusammenfassung

Produkt Dicke/Durchmesser [mm] Breite [mm] Länge [mm] Legierung Zus. Information
Tafeln/Zuschnitte 0,35-3 < 750* < 3000* MUMETALL®
PERMENORM® 5000 H2
Weicheisen
Folien (kristallin) 0,05-0,15 < 640* Nach Wunsch MUMETALL®
Klebeschicht möglich
Folien (amorph) ca. 0,02 2,5-50 Nach Wunsch VITROVAC® 6025 X
Klebeschicht möglich
Stangen 1-215 - < 4000* MUMETALL®
VACOFLUX® 50
PERMENORM® 5000 H2
Weicheisen
Schläuche 6-25* - Nach Wunsch MUMETALL®
Becher (rund) 35-60* - 35,5-62 MUMETALL®
Runder Querschnitt
Becher (eckig) - 22,4-03,2** 19-105 MUMETALL®
Quadratischer Querschnitt

 * Verfügbare Abmessungen auf Anfrage
 ** Durchmesser/Breite
